Unser Unternehmen hat den Präzisions-Gleichstrommotor LN3510D06-001 auf den Markt gebracht, der mithilfe ausgereifter Präzisionsfertigungsverfahren und umfassender Leistungstests und -kalibrierungen speziell für kleine intelligente Geräte und Mikroantriebssysteme entwickelt wurde. Mit vier Kernvorteilen – hochpräzise Dimensionskontrolle, vibrationsarmer/geräuscharmer Betrieb, zuverlässige Isolierung der Klasse F und langfristige Betriebsstabilität – bietet es eine standardisierte Stromversorgungslösung für den Mikro-Niederspannungsantriebssektor.
Das Produkt verfügt über ein Standard-Strukturdesign mit eingebauten Permanentmagneten. Die gesamte Oberfläche wird einer anodischen Reinigungsbehandlung unterzogen, um Rost- und Korrosionsbeständigkeit zu gewährleisten und sicherzustellen, dass keine Grate oder Defekte entstehen. Es bleibt auch nach längerem Betrieb frei von Rost und optischen Schäden und ist somit für den langfristigen Dauereinsatz geeignet.
Retek
Parameter
Anfrage
Produktdetails
Elektrische und Leistungsparameter
Der LN3510D06-001 verfügt über eine Nennbetriebsspannung von 6 V Gleichstrom und ist mit verschiedenen Lithiumbatterie-betriebenen Geräten und DC-geregelten Netzteilen kompatibel. Es bietet eine stabile Stromregelung mit einem maximalen Leerlaufstrom von 0,2 A, einem Lastbetriebsstrom von 0,85 A ± 10 % und einer gleichmäßigen, steuerbaren Leistungsabgabe. Die Drehmoment- und Drehzahlleistung ist präzise kalibriert: eine Leerlaufdrehzahl von 850 ± 10 % U/min, eine Lastdrehzahl von 500 ± 10 % U/min und ein Nennausgangsdrehmoment von 0,06 N·m. Seine kompakte Größe liefert eine konstante Drehmomentabgabe mit gleichmäßiger Übertragungsreaktion und eignet sich daher ideal für Präzisionsverstellmechanismen bei leichten Lasten. Der Motor unterstützt eine bidirektionale Drehung (CW – im Uhrzeigersinn und CCW – gegen den Uhrzeigersinn) am Wellenende, bietet eine einfache Richtungsumkehrsteuerung und ist für Anwendungen mit Hin- und Herbewegung geeignet.
Fertigungspräzision und Strukturdesign

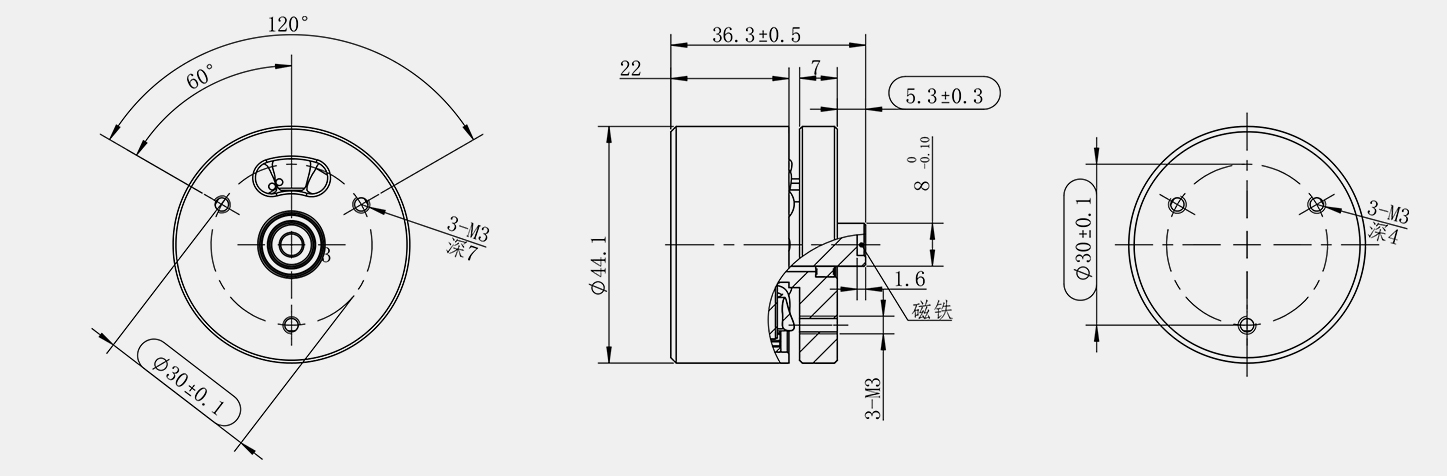

Die Produktgrößenspezifikationen entsprechen strikt der GB/T 1804-2000-Norm für nicht markierte Maßtoleranzen der Klasse M, wobei sowohl lineare als auch Winkelmaße einer präzisen Kontrolle unterliegen und wichtige Maßtoleranzen bei ±0,1 mm gehalten werden. Das Gehäuse verfügt über ein reserviertes 3×3 mm großes Standard-Montagegewindeloch und ist mit Mehrwinkel-Montageoptionen (60°/120°) ausgestattet, um engen Einbauräumen gerecht zu werden; Das Getriebespiel wird innerhalb von 0,01–0,2 mm kontrolliert und gewährleistet eine präzise Positionierung ohne Vibrationen aufgrund des minimalen Spiels. Die Zeichnungen sind im physischen Maßstab 1:1 wiedergegeben und demonstrieren eine kompakte, wohlproportionierte Struktur mit hoher räumlicher Effizienz.
Das Gerät weist eine stabile und zuverlässige mechanische Leistung mit einer Isolationsklasse der KLASSE F auf. Es hat den werkszertifizierten ADC 600 V/3 mA/1 Sek. Spannungsfestigkeitstest bestanden und gewährleistet so einen angemessenen Isolationsschutz und Kompatibilität mit verschiedenen elektrischen Geräteanwendungen. Seine Betriebsleistung ist hervorragend: Vibrationspegel ≤7 m/s, Lärm in 1 Meter Entfernung ≤75 dB (Umgebungsgeräusch ≤45 dB), reibungsloser Betrieb ohne axiale Bewegung oder zögernde Geräusche und keine unerwünschten Erscheinungen wie Geruch oder Rauch bei vollem Betrieb.
Der LN3510D06-001 ist ein Mikroantriebsmotor, der Präzisionsbearbeitung mit stabilem elektromagnetischem Design verbindet und vier wesentliche Vorteile bietet: geringer Stromverbrauch, hohe Genauigkeit, geringer Geräuschpegel und lange Lebensdauer. Es findet umfangreiche Anwendungen in kleinen Smart-Home-Geräten, tragbaren Prüfgeräten, Miniaturaktuatormodulen, kompakten automatisierten Übertragungssystemen und miniaturisierten intelligenten Geräten. Das Unternehmen ist weiterhin auf die Forschung und Entwicklung von Mikromotoren spezialisiert und bietet Parameteranpassungen an, die auf spezifische Geräteanforderungen zugeschnitten sind, sowie umfassende Mikrostrom-Lösungspakete aus einer Hand.
Allgemeine Spezifikationen
| Nennspannung | 6 V DC |
| Maximaler Leerlaufstrom | 0,2 A |
| Leerlaufgeschwindigkeit | 850 ± 10 % U/min |
| Laststrom | 0,85 A ± 10 % |
| Ladegeschwindigkeit | 500 ± 10 % U/min |
| Nenndrehmoment | 0,06 N·m |
| Drehrichtung | Das Wellenende dreht sich bidirektional (CW/CCW) |
| Isolationsklasse | KLASSE F |
| Spannungsfestigkeitsnorm | ADC 600 V/3 mA/1 Sek |
| Betriebsgeräusch | ≤75 dB/m (Umgebungslärm ≤45 dB) |
| Vibrationsstandard | ≤7 m/s |
| Getriebespiel | 0,01–0,2 mm |
| Installationsloch | 3-M3-Gewindeloch |
| Maßtoleranzstandard | GB/T 1804-2000, Klasse M |
Parameter
| Artikel | Einheit | Modell |
|
|
| LN3510D60-001 |
| Nennspannung | V | 6VDC |
| Leerlaufstrom | A | 0.2 |
| Leerlaufgeschwindigkeit | U/min | 850 |
| Laststrom | A | 0.85 |
| Ladegeschwindigkeit | U/min | 500 |
| Isolationsklasse |
| F |
| IP-Klasse |
| IP40 |
